EQ-100A | Sistema de perifoneo y sirenas para ambulancias y vehículos especiales
1 Año
Especificaciones técnicas +
Audio +
Potencia de salida
100W RMS – 4 Ohms
Frecuencia de audio
500Hz–4500kHz
Frecuencia de sirena
440–1750Hz
Consumo eléctrico +
Alimentación
11.5–14.8 VDC
Consumo de corriente
5.7A @ 13.6VDC (con bocina de 100W)
Consumo en espera
<10mA
Dimensiones +

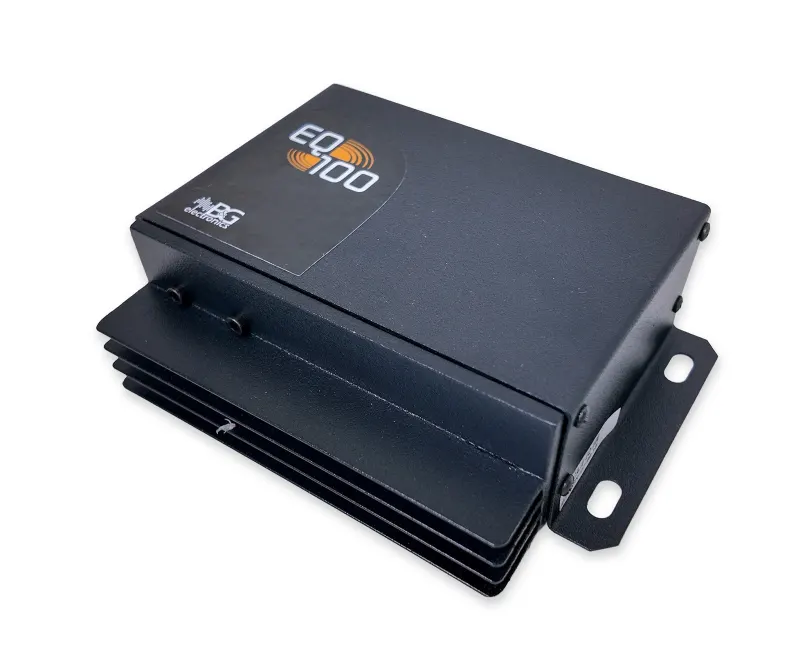

Unidad electrónica
43.7 x 154.3 x 106.2 mm
Bocina externa
145 x 142 x 54 mm
Micrófono de mano
60 x 50 x 101 mm
Sonidos de sirena +
4 tonos
3 continuas (PHASER, YELP, WAIL)
1 HORN manual (B&G, accionable desde el micrófono de mano o de forma externa)
Conexión con claxon del vehículo (opcional) +
Detalle
Permite generar el sonido HORN al oprimir el claxon original. Funciona exclusivamente por aterrizaje a tierra (GND): al oprimir el claxon, el cable amarillo del arnés de funciones debe cerrarse a tierra. Advertencia técnica: este cable no debe conectarse a 12V ni a señales positivas: aplicar voltaje positivo puede dañar el equipo o deshabilitar la función.
Control de volumen +
Ajuste físico (ganancia) en la parte inferior de la unidad electrónica, con destornillador de estrella; gira en sentido de las manecillas del reloj para aumentar el canal de audio.
Salida para carga auxiliar (AUX) +
Salida negativa para controlar luces externas o activar un relé auxiliar (no suministrado) de forma automática junto con el modo SIREN. Corriente máxima admitida: 500mA. No debe conectarse a positivo.
Ahorro de energía (tecnología ASD) +
Apagado Parcial (PSD)
Tras 5 minutos continuos de inactividad estando apagado, desactiva la alimentación de los amplificadores; se reactiva al instante con cualquier botón
Apagado Total por bajo voltaje (TSD)
Si el voltaje cae bajo 11 VDC por más de 60 segundos, el equipo se apaga y no responde a botones; retorna a operación normal al superar 12.5 VDC
Diseño y resistencia +
Bocina exterior resistente a la intemperie (no a inmersión), diseño compacto para espacios reducidos, apta para trabajo pesado

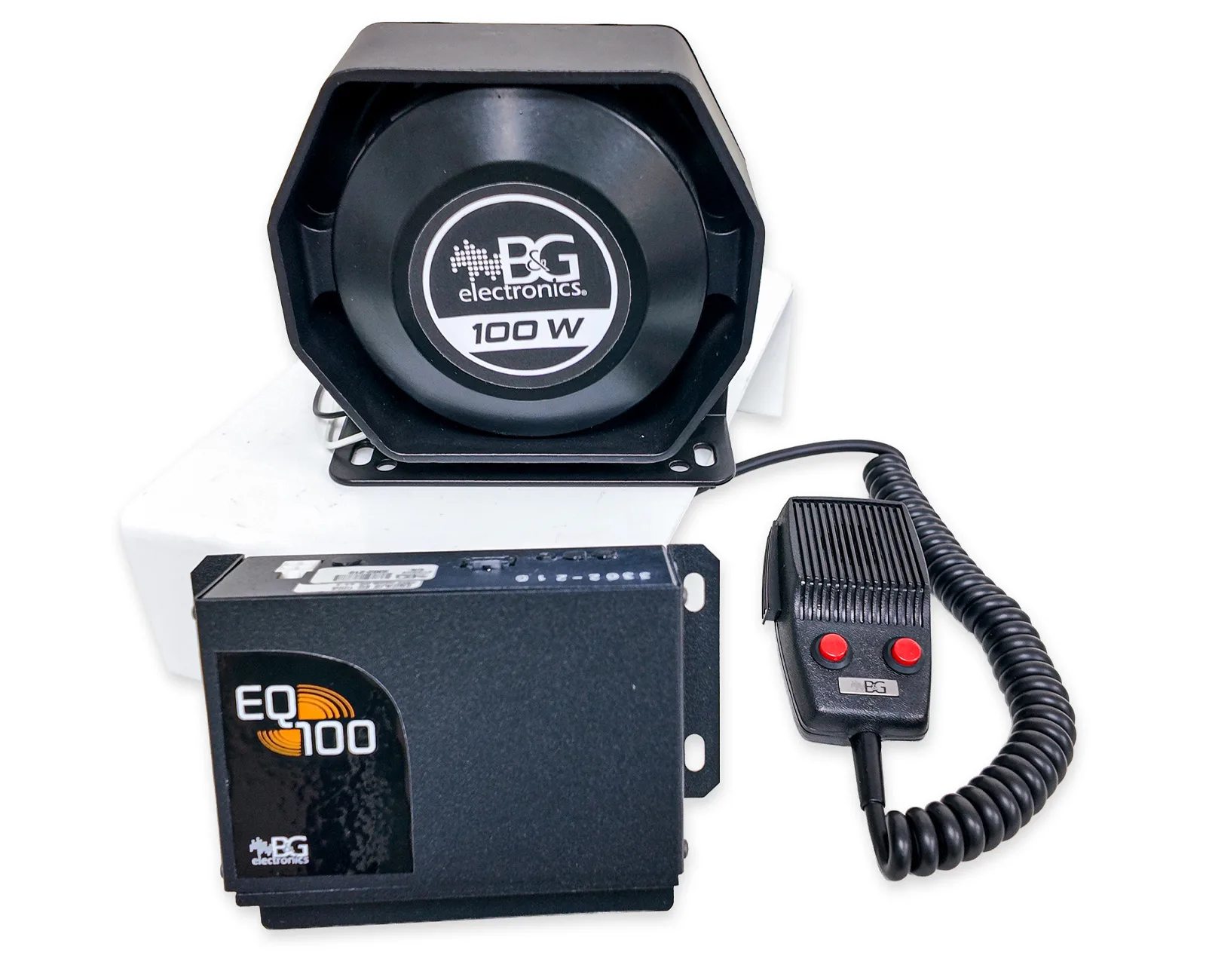

Componentes incluidos +
1 unidad electrónica EQ-100A
1 bocina de 100W
1 arnés de poder con conector de funciones de 6 pines (Gris, Negro, Amarillo, Café, Verde, N.C.)
1 micrófono de mano
Documentación y licencias +
Control de sirenas y perifoneo listo en minutos, sin tocar el sistema eléctrico de tu vehículo
Cuando cada segundo cuenta, la instalación de tu equipo no puede ser el obstáculo. El EQ-100A centraliza el control de sirenas y perifoneo en una sola unidad, diseñada para un montaje rápido y no invasivo: se conecta directo a la batería, sin intervenir el sistema eléctrico original de tu ambulancia o vehículo especial.
¿Qué problema resuelve en el día a día?
Una instalación compleja retrasa la puesta en operación de tu vehículo de emergencia, y un control disperso de sirenas y perifoneo te quita segundos que no tienes en una situación crítica. El EQ-100A está diseñado para que ninguna de las dos cosas ocurra.
- Con 100W RMS de potencia, tu perifoneo mantiene claridad y alcance en situaciones de emergencia.
- Controlas 4 tonos oficiales desde tu micrófono de mano: 3 sirenas continuas (Phaser, Yelp, Wail) y 1 HORN manual, accionables desde el mismo micrófono.
- Conectas el claxon original de tu vehículo para activar el sonido HORN sin instalar un botón adicional.
- Activas automáticamente luces externas u otro sistema auxiliar en el modo SIREN, mediante la salida de carga auxiliar (AUX).
- Ajustas el volumen de tu bocina exterior directamente en la unidad electrónica, con un destornillador de estrella.
- Tu equipo reduce el consumo de tus amplificadores tras 5 minutos de inactividad, con tecnología ASD (Automatic Shut Down, apagado automático), y retoma el consumo normal al instante en cuanto presionas cualquier botón.
- Si el voltaje de tu batería cae por debajo de lo seguro durante más de 60 segundos, el equipo se apaga solo para protegerla, y regresa a operación normal cuando el voltaje se recupera.
- Tu bocina exterior es de diseño compacto y resistente a la intemperie, pensada para espacios reducidos y trabajo pesado.
El resultado es un sistema de emergencia listo para operar en minutos, con control centralizado y sin comprometer el sistema eléctrico de tu vehículo.
