Sistema de Audio IP Escalable hasta 99 Zonas

Ref: 1VOX4U-P04



1 / 10
2 / 10



1VOX-4U P04

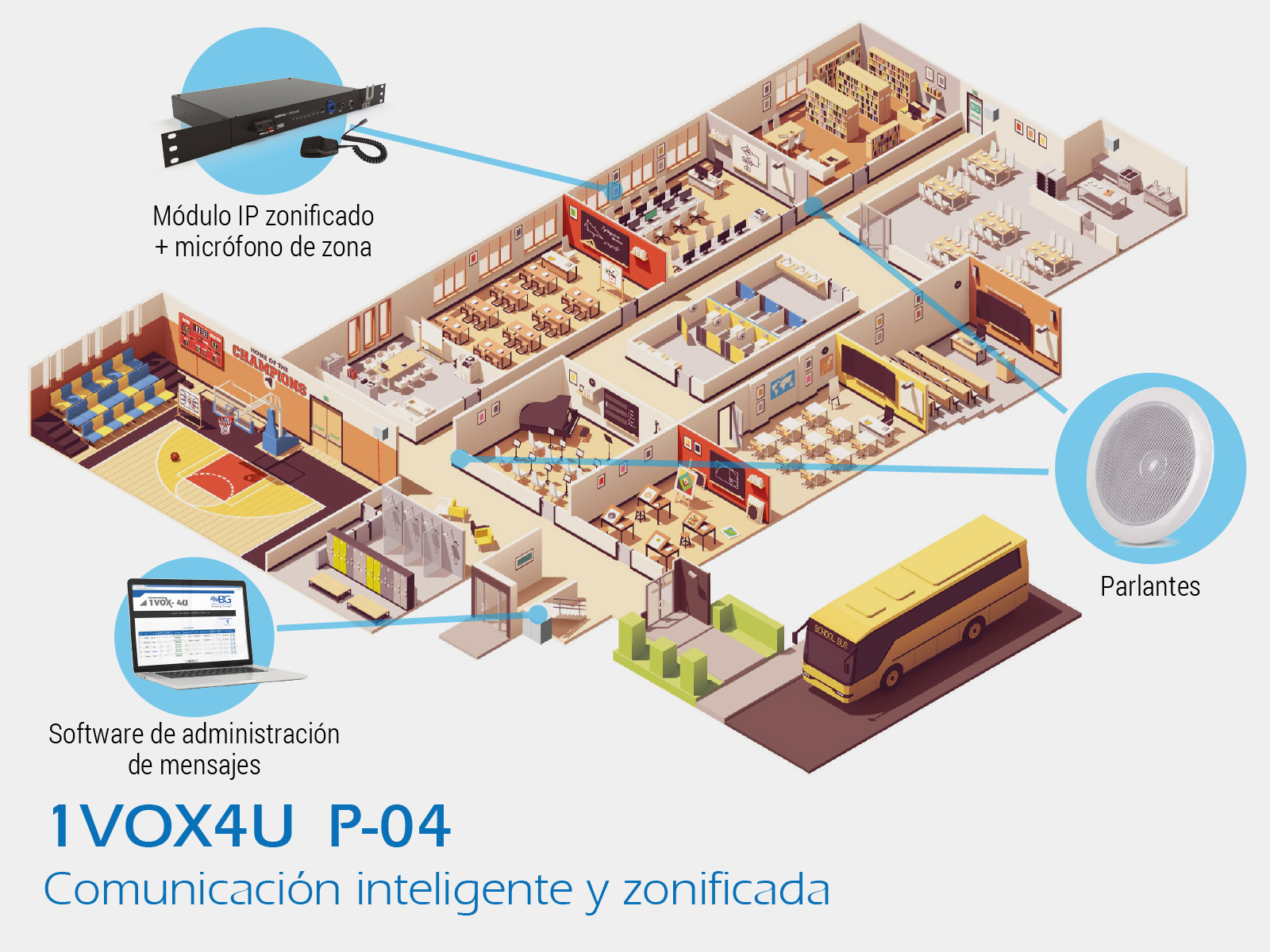

Es un sistema de distribución de audio para voceo, mensajes automatizados, música ambiental y evacuaciones dirigidas.

El sistema permite emitir audios a zonas específicas o en grupo mediante comunicación IP, desde 1 zona escalable hasta 99 zonas.

Para uso administrativo e industrial en empresas, permitiendo ubicar de manera eficiente al personal y optimizar los procesos internos.


VENTAJAS

* Facilidad para localizar al personal por voceo directo.

* Administración desde cualquier computador de la empresa o institución.

* Automatización de mensajes informativos para los usuarios.

* Rapidez para emitir mensajes de emergencia o alerta.

* Uso de la red LAN del lugar sin necesidad de cableado adicional.

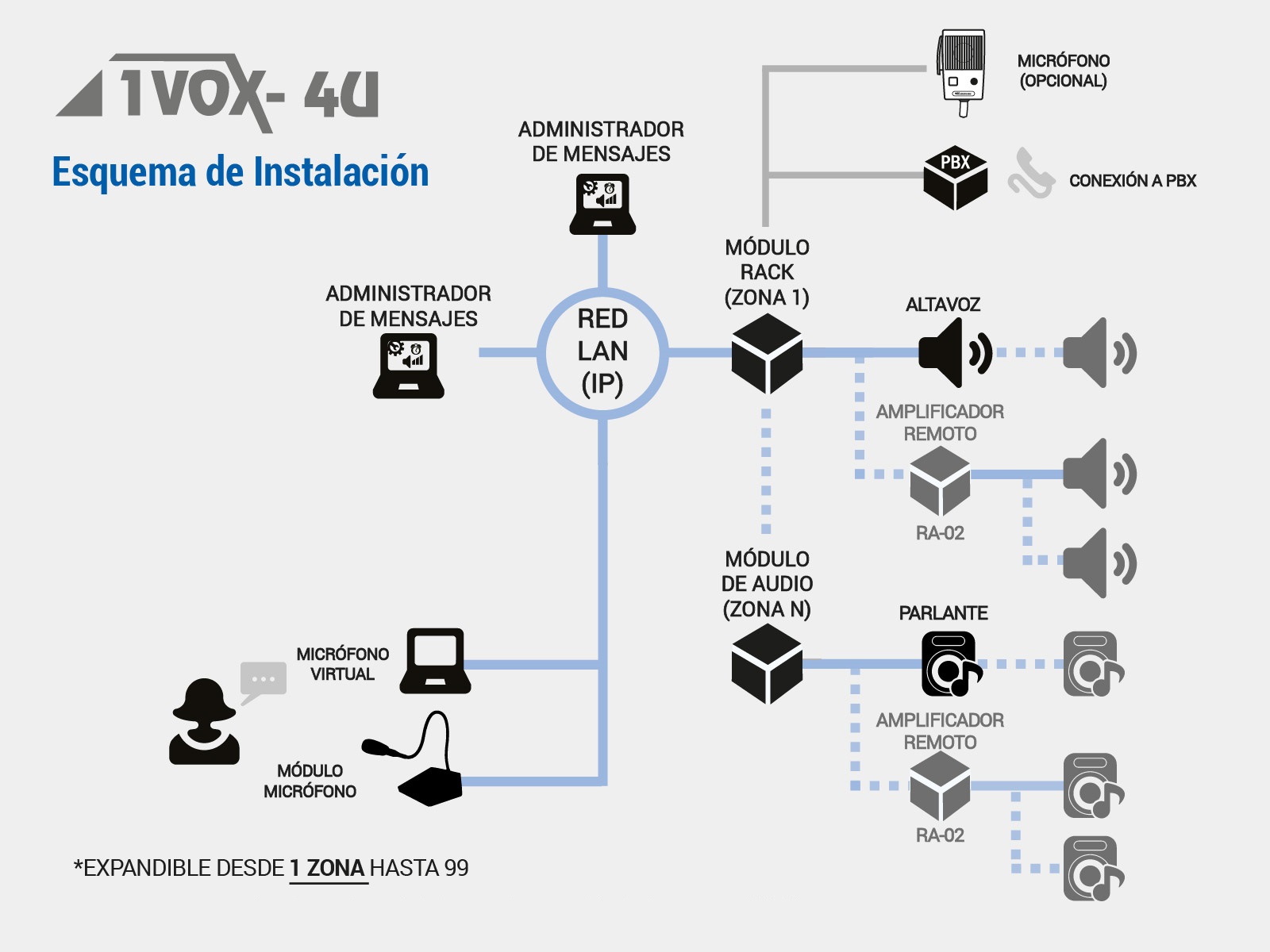

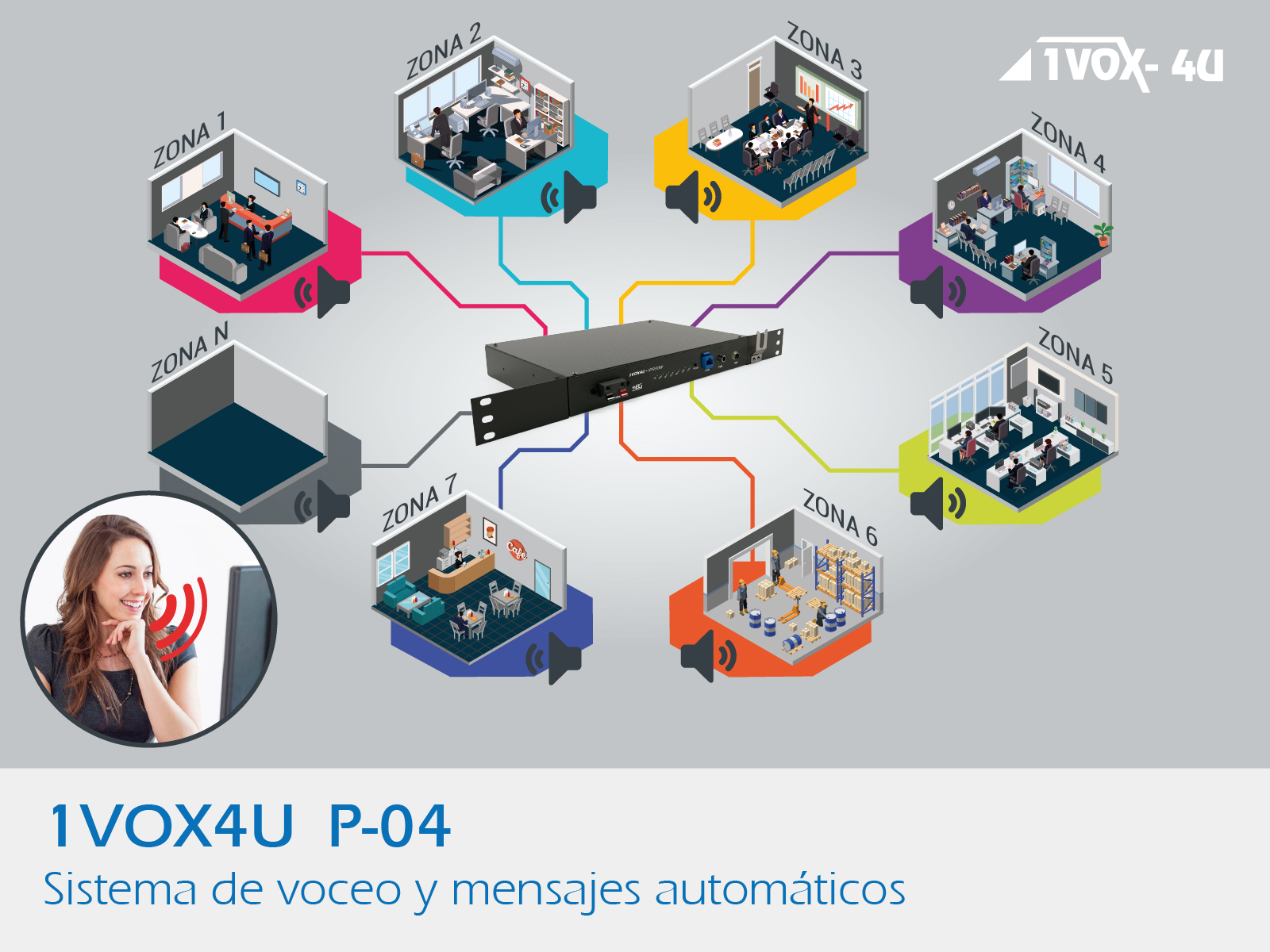

ESTRUCTURA DEL SISTEMA

El sistema es centralizado en la red LAN a través de un módulo Rack o Consola, quien sincroniza la información, audios y configuración con los demás módulos.

En cada zona independiente se ubica un módulo de Audio que reproducirá los voceos y mensajes según la configuración preestablecida.

Si una zona abarca un área muy amplia es posible incrementar el número de parlantes por medio de amplificadores remotos conectados en cascada al módulo de Audio.

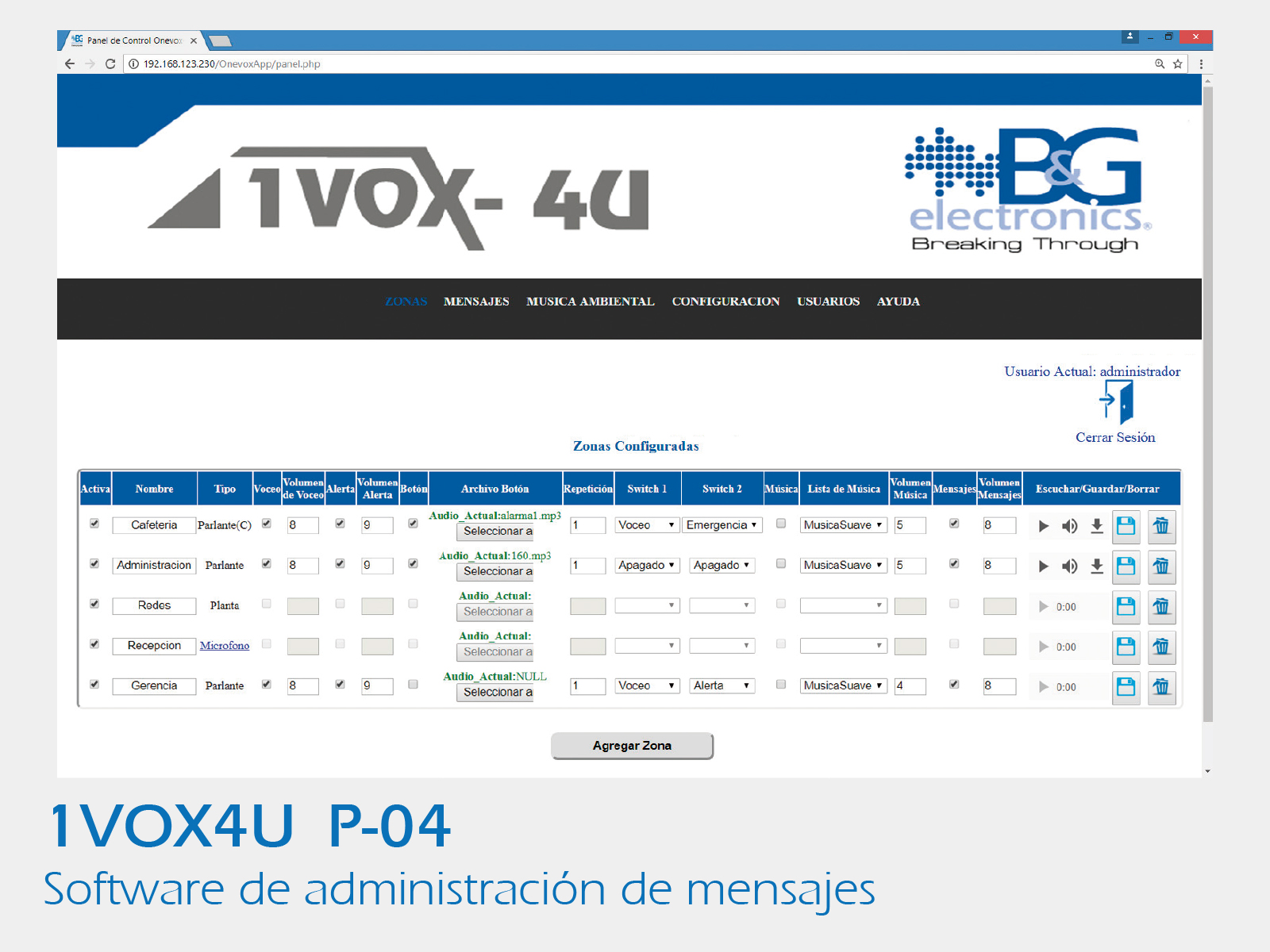

SOFTWARE DE ADMINISTRACIÓN

*Fácil administración de mensajes y zonas desde la aplicación web embebida en el módulo consola dentro de la red LAN.

*Encadenamiento de mensajes programados y de voceo simultáneos de diferentes micrófonos.

*Gestión de comunicación a diferentes zonas establecidas.

*Posibilidad de agrupar zonas para voceo y/o reproducir mensajes pregrabados.

*Acceso seguro a la aplicación, restringido por medio de usuarios y contraseñas preestablecidas en la configuración general.

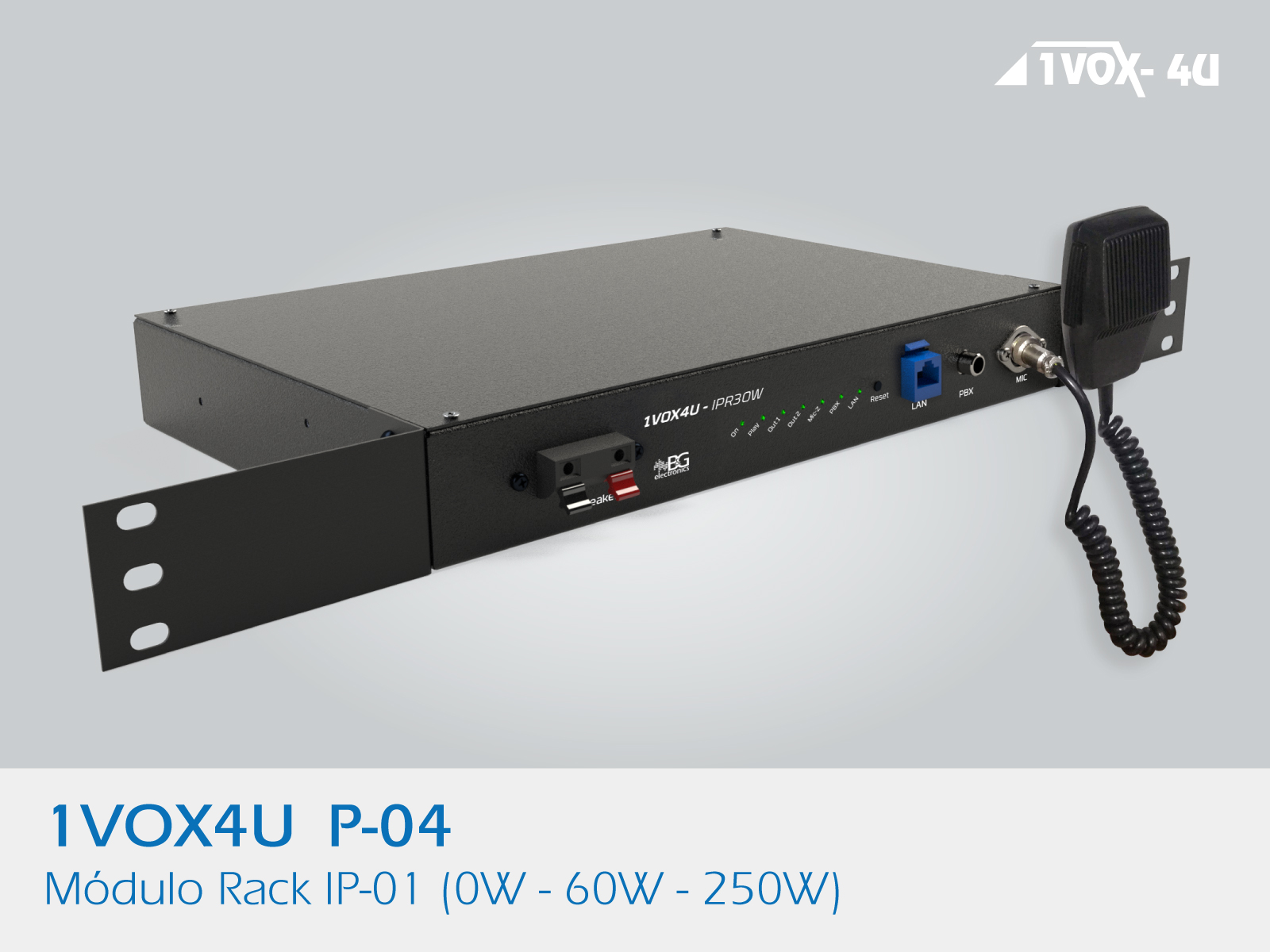

MÓDULO RACK IPR-01

Es el módulo principal del sistema (Zona 1), el cual tiene embebida la aplicación web en la que se configura todo el sistema.

*Permite la conexión de un micrófono de mano, una entrada analógica proveniente de una planta telefónica con plug de 3.5mm y permite conectar parlantes de acuerdo a la potencia de salida del módulo.

*Módulo 0W - no tiene salida de potencia, permitiendo conectarse directamente a un amplificador externo por medio de un cable de audio con plugs de 3.5mm

Módulo 30W - Tiene integrado un amplificador de potencia de 30W que permite conectar desde 1 hasta 2 parlantes de 8Ω sin transformador de línea.

Módulo 250W - Tiene integrado un amplificador de 250W que permite conectar hasta 8 parlantes de 30W a 8Ω con transformador de línea.

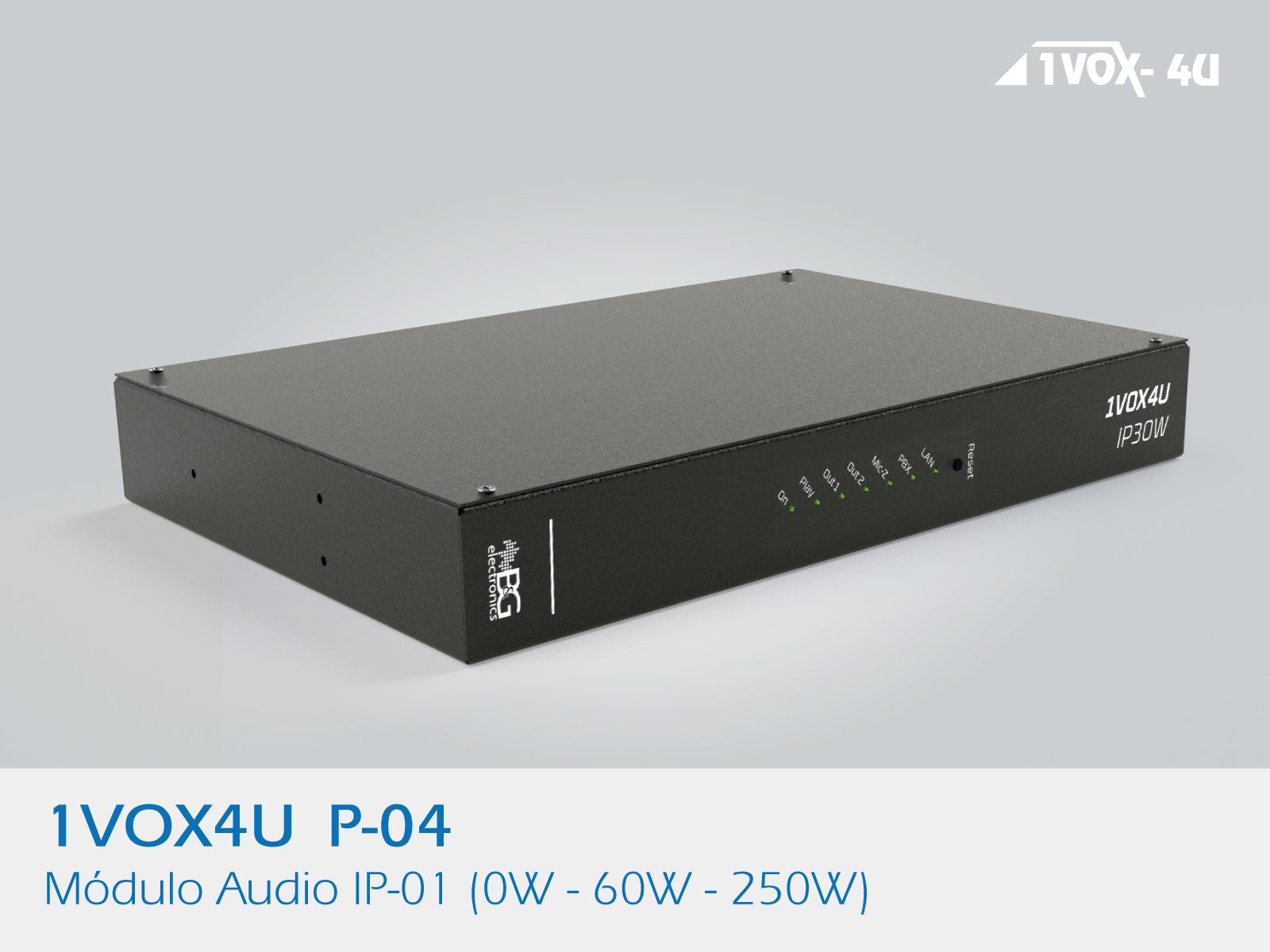

MÓDULO AUDIO IP-01

*Es un módulo secundario que permite ampliar el número de zonas dentro de un establecimiento al asignarle una dirección IP dentro de la red local.

*Permite la conexión de un micrófono de zona, un (1) botón de emergencia y tiene dos (2) salidas tipo switch de contacto seco para cargas auxiliares como por ejemplo una luz roja de emergencia.

*Permite conexión de 1 a 2 parlantes de 8Ω para el módulo de 30W y de 8 parlantes de 30W a 8Ω con transformador de línea.

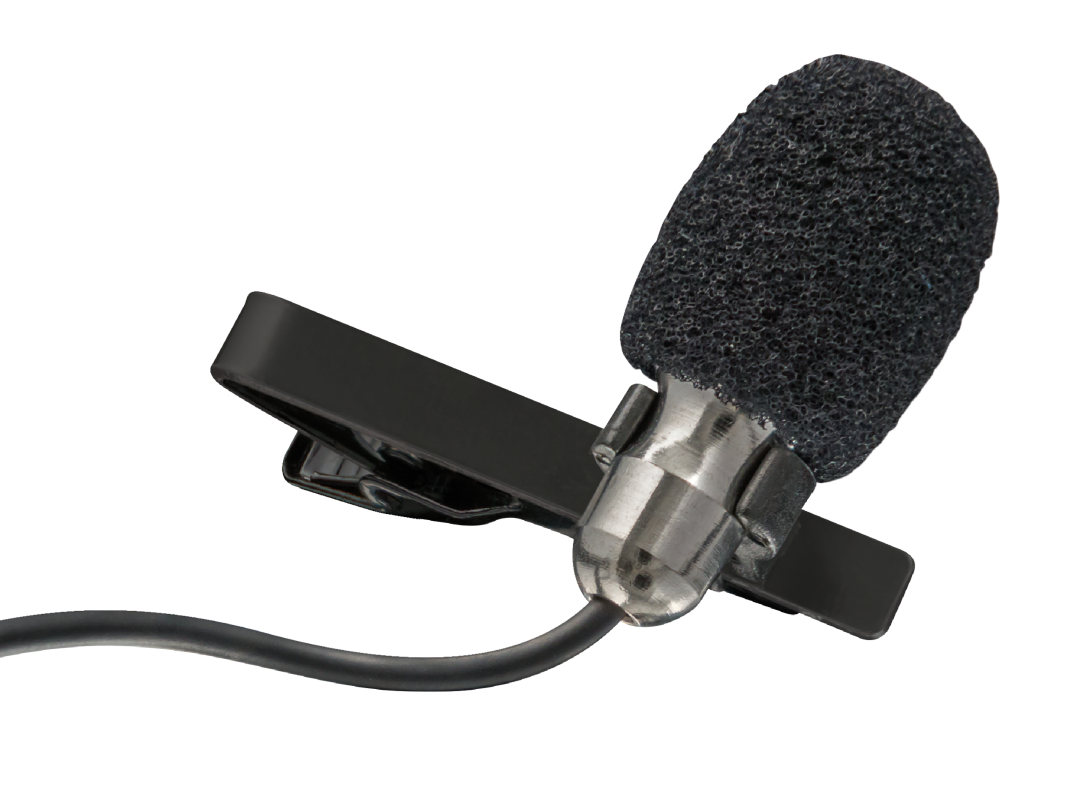

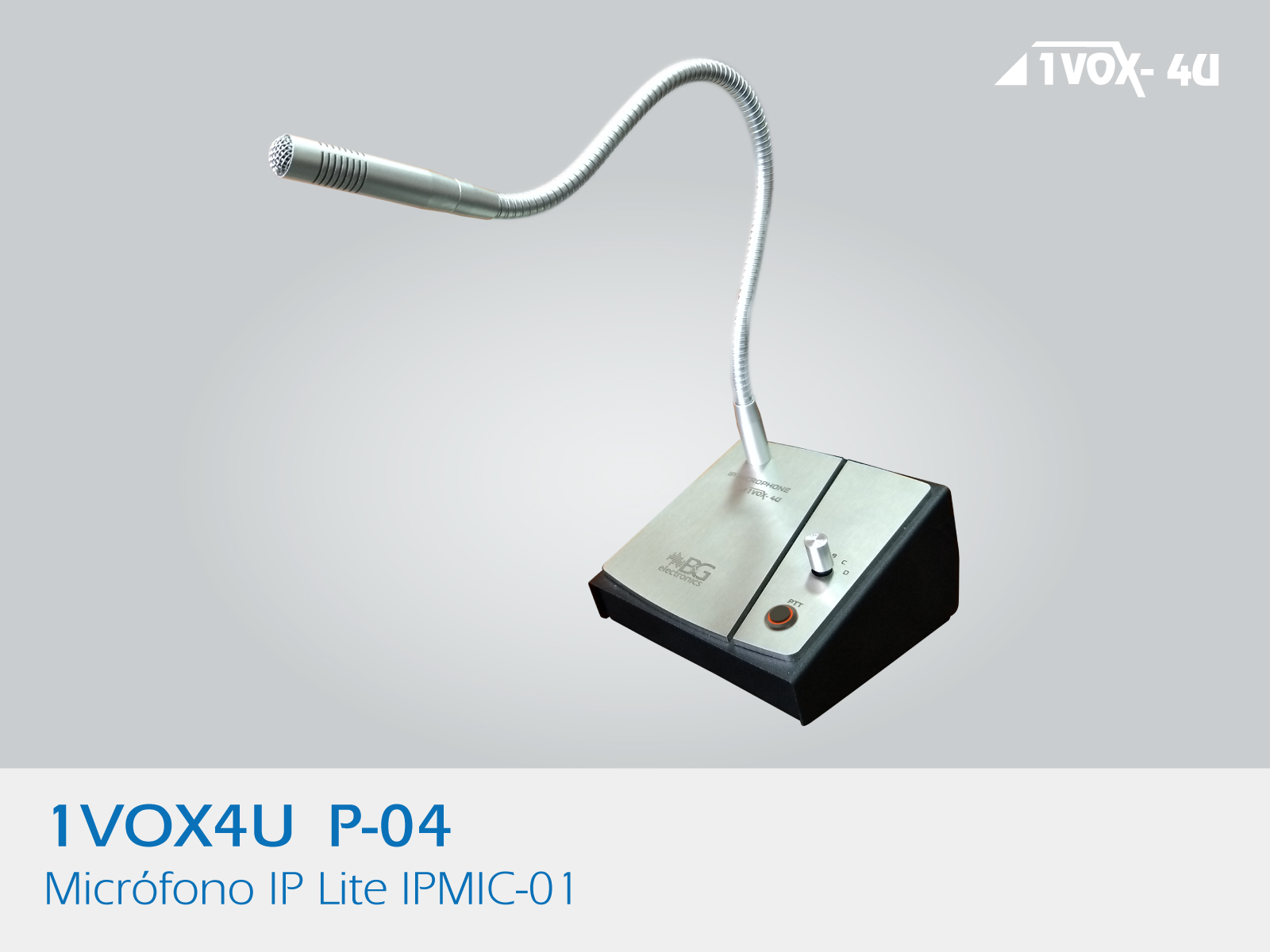

MÓDULO MICRÓFONO IPMIC-01



Este módulo permite vocear vía IP a una o varias zonas agrupadas programadas directamente desde el software de administración al micrófono.

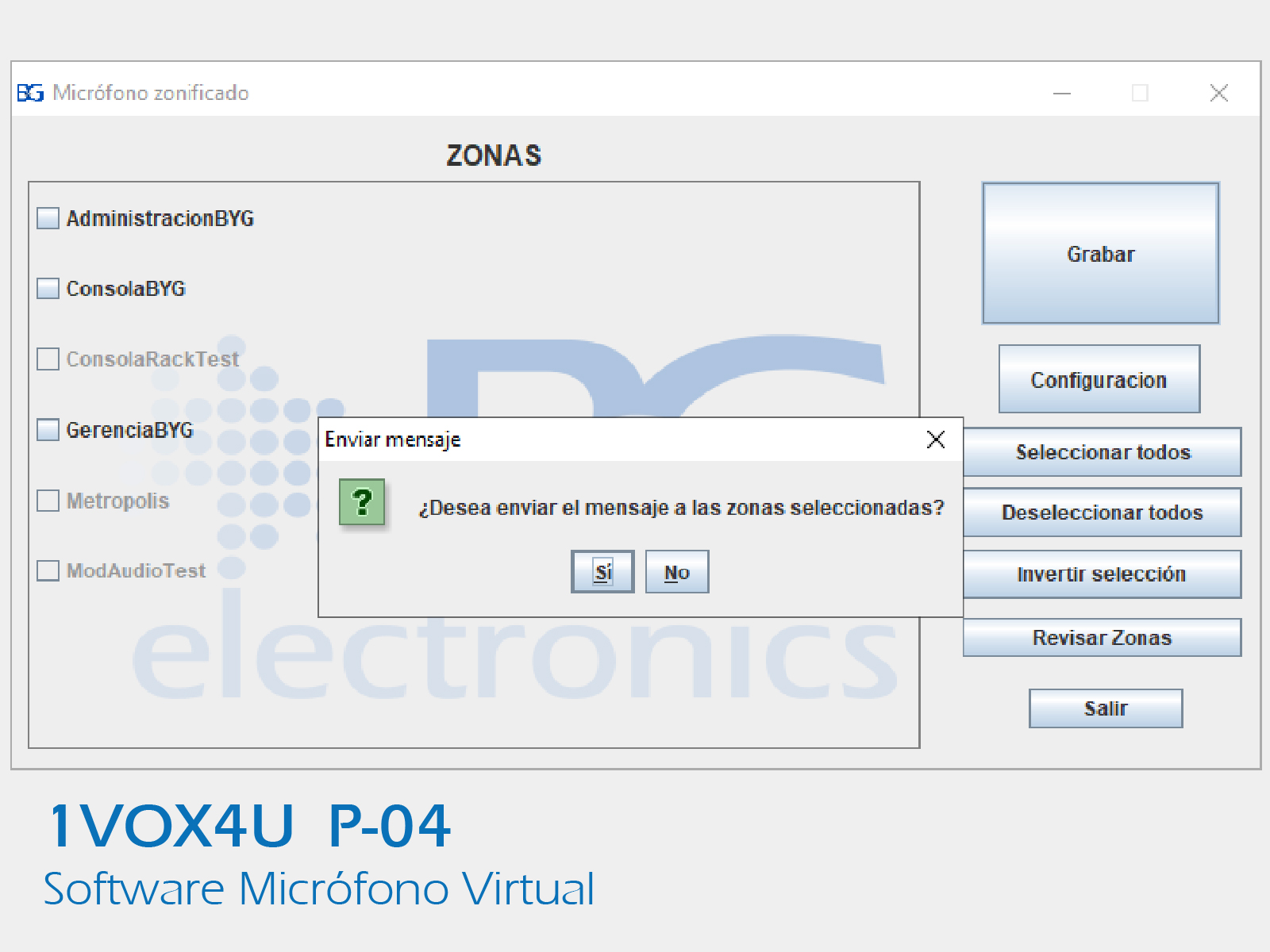

SOFTWARE MICRÓFONO VIRTUAL

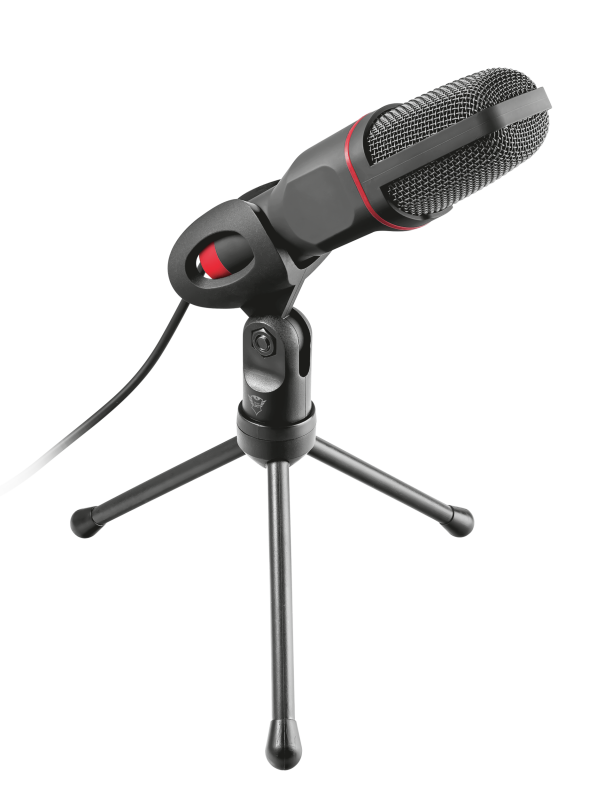

Este software permite vocear desde un computador hacia una o varias zonas seleccionadas en pantalla utilizando el micrófono conectado al computador. (Micrófono de portátil o de escritorio).

* NOTA1:El computador debe estar en la red LAN del sistema P04.

* NOTA2:El micrófono del computador no viene con el software.

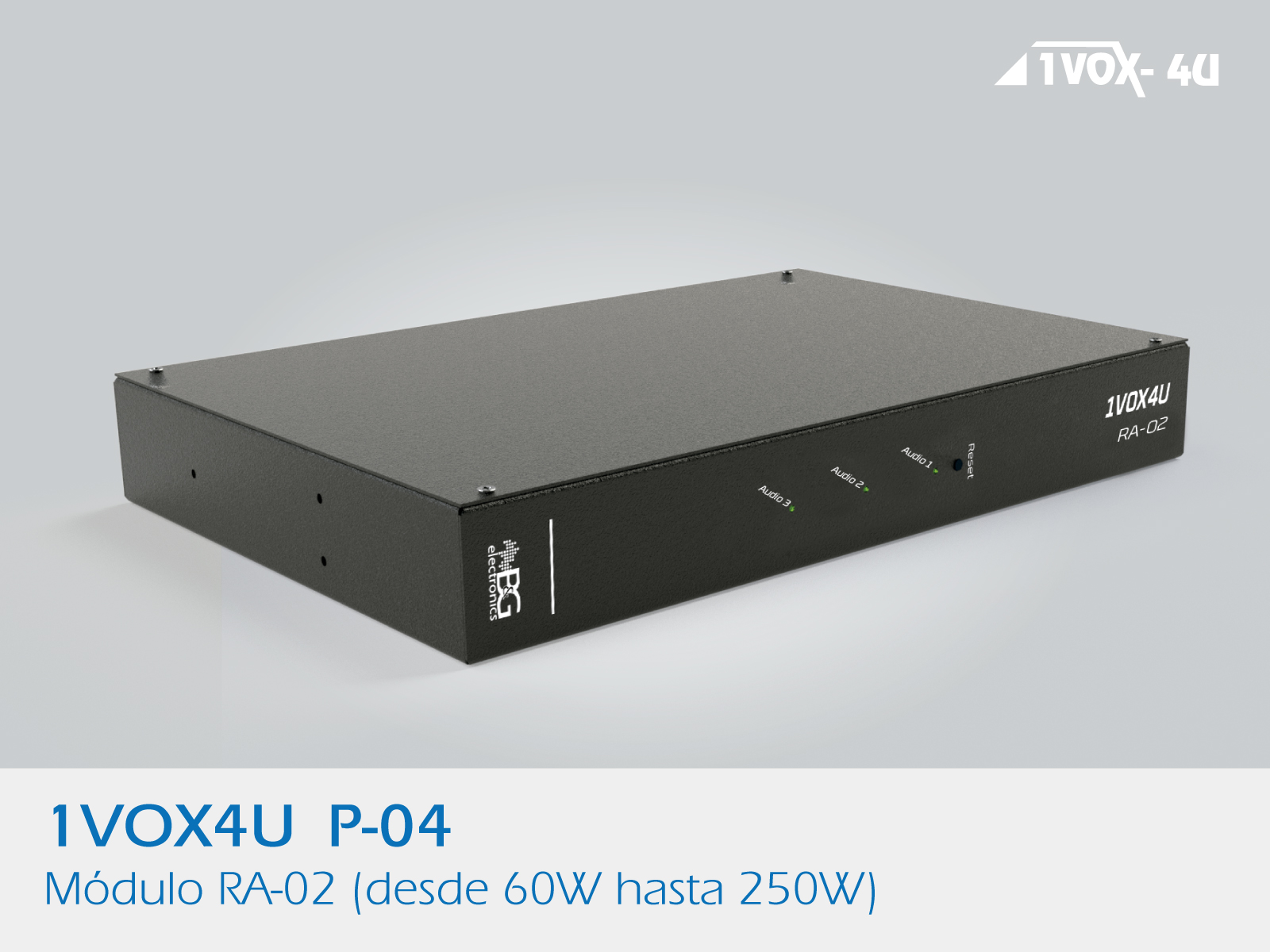

MÓDULO RA-02

El RA-02 es un amplificador que permite expandir la señal de audio de cualquiera de los módulo IP aumentando la cobertura de sonido al colocar más parlantes dentro de una misma zona.

Al conectar varios amplificadores en cascada se pueden sonorizar grandes áreas.

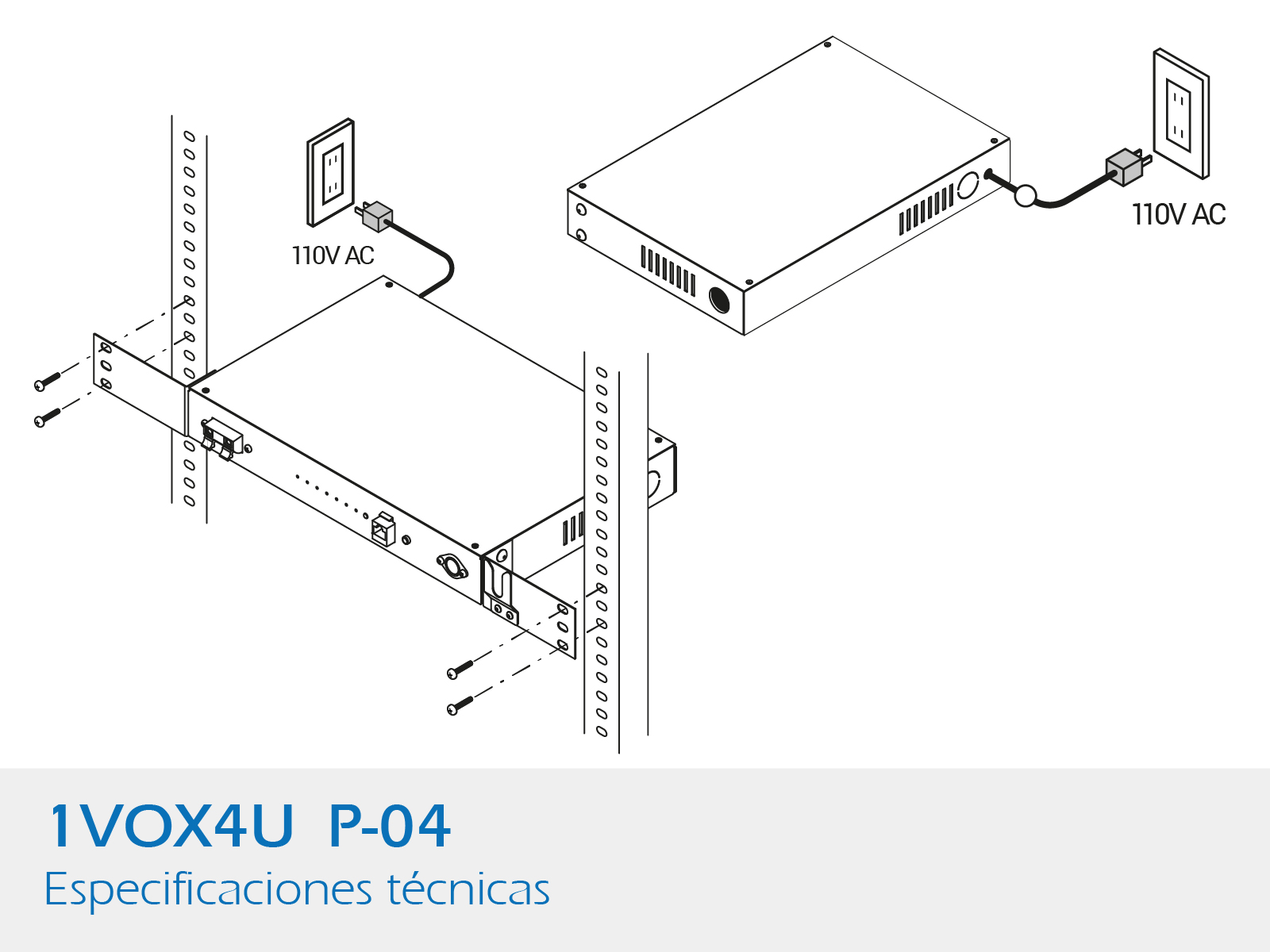

ESPECIFICACIONES TÉCNICAS


Características Eléctricas y de Red

-Alimentación110Vac~60Hz
-Potencia de salidaRack 0Watts,30Watts,250Watts
Anclaje de pared 0W/30W/150W/250W
-ConexiónRed Ethernet 100Mbps
-Consumo Máximo.Rack 1A, Anclaje de pared 1A/5A/10A

Dimensiones

-Rack 0W-30W49X4.4X21cm.
-Anclaje en pared30X4.4X21cm.
-Módulo 250W42.3x32.3x10cm.(Rack 48.3x26.2x10cm)


Características Eléctricas

-Alimentación110Vac~60Hz
-Potencia de salidaRack 30Watts, Anclaje de pared 30W/150W/250W
-Consumo Máximo.Rack 1A, Anclaje de pared 1A/5A/10A

Dimensiones

-Rack49X4.4X21cm.
-Anclaje en pared30X4.4X21cm.
